环氧胶常温固化和加热固化区别对比

在环氧胶的实际应用中，选择常温固化还是加热固化是一个需要仔细考虑的问题。这两种固化方式各有特点，适用于不同的场景。作为胶粘剂行业的从业者，今天从技术角度详细对比分析这两种固化方式的区别。

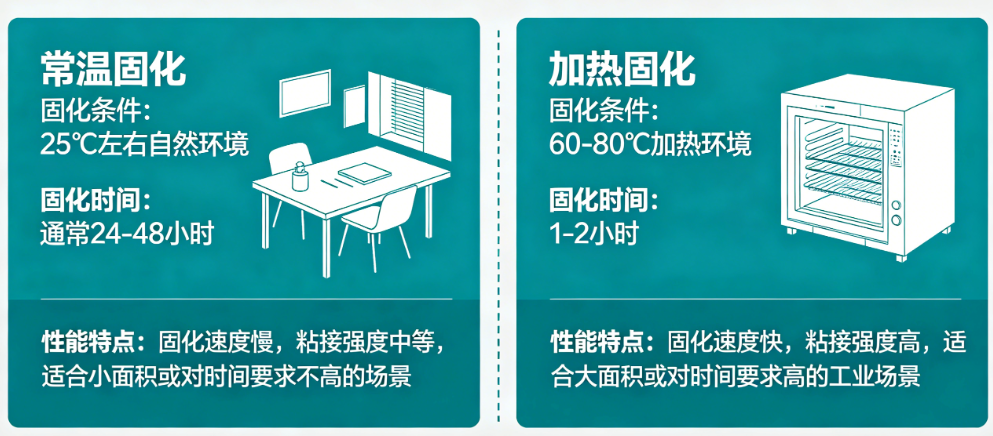

一、基本概念说明

常温固化：指在室温环境（通常15-30℃）下，环氧胶依靠自身化学反应实现固化的过程。大多数双组份环氧胶都支持常温固化，完全固化时间一般在24-72小时。

加热固化：指通过外部热源（烘箱、加热板、红外灯等）提供热量，加速环氧胶的交联反应。温度通常在60-180℃范围内，固化时间可缩短至几十分钟到几小时。

二、固化速度对比

这是两种方式最直观的区别。

1. 常温固化时间

一般双组份环氧胶的常温固化参数：

- 表干时间：2-4小时

- 初步固化（可搬运）：8-12小时

- 完全固化：24-72小时

- 达到最终性能：7天左右

实际固化时间受环境影响较大。冬季气温5℃时，可能需要48-96小时才能完全固化；夏季气温30℃时，24小时基本可以达到使用强度。

2. 加热固化时间

加热可以显著缩短固化周期：

- 60℃条件下：2-3小时可完全固化

- 80℃条件下：1-2小时可完全固化

- 120℃条件下：30分钟-1小时可完全固化

对于批量生产来说，加热固化能大幅提高生产效率，减少工件周转时间。

三、性能差异分析

固化方式不同，最终获得的胶层性能也有明显差别。

1. 粘接强度

加热固化通常能获得更高的粘接强度。测试数据表明，同一款环氧胶产品：

- 常温固化7天后剪切强度：约18-22MPa

- 80℃固化2小时后剪切强度：约22-26MPa

强度提升幅度在15%-25%之间。这是因为较高的温度促进了分子链的运动和交联反应的充分进行。

2. 耐温性能

加热固化的环氧胶耐热性更好：

- 常温固化产品玻璃化转变温度（Tg）：通常低10-20℃

- 加热固化产品Tg：更接近材料的设计值

对于需要在较高温度下使用的场合（如电机维修、汽车部件），建议采用加热固化工艺。

3. 化学稳定性

加热固化使反应更完全，未反应的低分子物质更少，因此耐化学介质侵蚀的能力更强。特别是在接触油类、溶剂的环境中，加热固化产品的表现明显优于常温固化产品。

4. 电气绝缘性

对于电子电气应用，加热固化的绝缘电阻更高、介电损耗更低。这是因为充分的固化减少了极性基团的残留。

四、适用场景分析

根据具体应用需求来选择合适的固化方式：

1. 适合常温固化的场景

大型工件粘接：尺寸太大无法放入烘箱或加热设备

现场维修作业：没有加热条件，只能常温施工

热敏感材料：被粘材料不能承受高温（如某些塑料）

小批量生产：不值得投资加热设备

户外施工：建筑结构加固、桥梁修补等

2. 适合加热固化的场景

批量生产线：追求高效率和产品质量一致性

高性能要求：航空航天、汽车制造等对可靠性要求高的领域

快速交付：客户要求短周期交货

低温季节施工：通过加热抵消环境温度低的影响

精密装配：需要控制固化收缩和内应力

五、成本因素考量

选择固化方式时，成本是不可忽视的因素。

1. 常温固化成本

设备投入：几乎为零，只需简单的搅拌工具

能耗成本：无额外能源消耗

时间成本：固化周期长，占用场地和工装

人工成本：操作简单，无需专门培训

2. 加热固化成本

设备投入：烘箱、加热板等设备，几千到几万元不等

能耗成本：电力消耗，大批量生产时电费可观

时间成本：周期短，资金周转快

人工成本：需要控制温度和时间，对人员有一定要求

综合来看，小批量、非关键应用选常温固化更经济；大批量、高性能要求选加热固化虽然初期投入大，但长期来看单位成本反而更低。

六、混合固化策略

在实际工程中，还可以采用常温+加热的组合策略：

1. 先常温初步固化

将工件在常温下放置一段时间（如4-8小时），让胶液初步定型，然后再进行加热后固化。这种方式可以减少加热过程中的流胶问题，特别适合立面或顶面施工。

2. 分段升温固化

对于厚胶层或应力敏感的场合，可以采用阶梯式升温：先60℃保温1小时，再80℃保温1小时，最后100℃保温1小时。这样可以使固化反应更均匀，内应力更小。

七、注意事项提醒

无论选择哪种固化方式，都要注意以下几点：

1. 严格按照产品说明书推荐的工艺参数执行

2. 加热固化时要确保温度均匀，避免局部过热

3. 升温和降温速度不宜过快，防止产生热冲击

4. 固化过程中避免移动或施加外力

5. 固化完成后不要立即进行苛刻的性能测试，应放置一段时间让内部应力释放

八、总结建议

常温固化和加热固化各有优劣，选择时应综合考虑以下因素：

- 产品性能要求的高低

- 生产批量和节拍要求

- 设备条件和投资预算

- 被粘材料的特性

- 施工环境和季节因素

对于一般维修和非承重用途，常温固化足够满足要求；对于结构性粘接和高可靠性的工业应用，建议优先考虑加热固化工艺。当然，最好的做法是在正式投产前做充分的工艺验证试验，用数据说话，选择最适合自己实际情况的方案。
