环氧树脂灌封胶固化慢/有气泡？工程师必看的7大常见问题与解决方案

在电子设备灌封工艺中，环氧树脂胶的异常状态可能引发严重后果——固化延迟会打乱产线节奏，微小气泡可能击穿高压绝缘屏障。本文解析七大核心问题，并提供经产线验证的解决方案。

问题一：固化时间异常延长（超出技术参数）

风险：产线停滞、固化不全导致防护失效
原因：

• 树脂与固化剂比例误差超过3%（常见于手动配胶）

• 环境温度低于15摄氏度时反应速率显著下降

• 高粘度胶体搅拌后仍存在未混匀条纹

解决方案：

1. 原料预处理：将材料置于25±2摄氏度的恒温箱

2. 动态混合：使用行星搅拌机（转速≥800转/分钟）配合真空脱泡

3. 精准配比：采用双组份计量泵（误差≤0.5%）

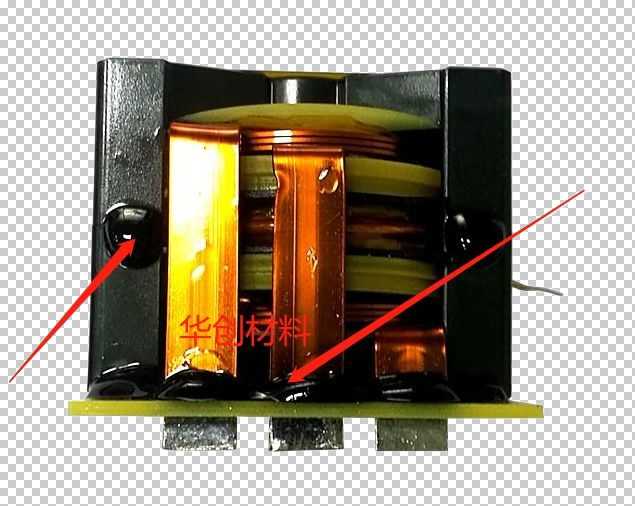

问题二：胶体内部密布气泡

后果：绝缘强度下降50%，湿热环境形成渗水通道
关键原因：

• 搅拌转速超过2000转/分钟卷入过量空气

• 高粘度胶体（＞8000厘泊）气泡上浮缓慢

• 轻质填料（如二氧化硅）裹挟气泡

解决方案：

1. 阶梯脱泡法：

   • 混合后静置5分钟（气泡自然上浮）

   • -0.095兆帕真空处理3分钟

   • 灌胶后二次真空处理（-0.08兆帕，2分钟）

2. 添加0.1-0.3%消泡剂降低表面张力

问题三：局部固化（表层硬化而内部发粘）

危险：未固化胶体持续释放小分子腐蚀元件
机理：

• 超过5毫米厚灌封层中心温度比表面高80摄氏度

• 焊锡膏残留或硅脂污染基材

解决方案：

1. 分层固化策略：

   • 3毫米以下：25摄氏度固化

   • 3-10毫米：阶梯升温（40摄氏度×2小时→60摄氏度×1小时）

   • 超过10毫米：添加导热填料（＞1.2瓦/米·开）

2. 基材预处理：等离子清洗+异丙醇擦拭

问题四：固化发热导致元件损伤

危害：热敏元件失效、塑料件变形
数据警示：快速固化型环氧放热峰可达180摄氏度（远超芯片耐温125摄氏度）

解决方案：

1. 选用放热峰＜120摄氏度的改性胺固化剂

2. 分次灌封（每次＜3毫米，间隔30分钟）

3. 嵌入铜散热片引导热量

问题五：固化后开裂（温度冲击测试中）

风险：裂缝成为水汽入侵通道
原因：

• 热膨胀系数失配（环氧≈60百万分之一/摄氏度 vs 陶瓷≈7百万分之一/摄氏度）

• 固化收缩率＞1.2%

解决方案：

1. 材料改性：

   • 添加20-30%硅微球（降低热膨胀系数）

   • 掺入5%液体橡胶（收缩率降至0.4%）

   • 使用韧性固化剂（断裂延伸率＞8%）

2. 结构设计：在PCB四角预留应力释放槽

问题六：界面分层（胶体与基材分离）

后果：分层处引发电化学迁移
关键因素：

• 金属表面能不足（＜35毫牛/米）

• 塑料件脱模剂残留

解决方案：

1. 金属处理标准流程：

   • 喷砂处理 → 磷化处理 → 涂覆硅烷偶联剂

2. 塑料活化：

   • 丙酮脱脂 → 氧等离子处理（提升表面能至55毫牛/米）

问题七：固化后硬度异常（过脆或过软）

失效表现：过脆易碎/过软减震失效
化学根源：

• 过脆：固化剂过量

• 过软：固化不足（固化度＜85%）

解决方案：

1. 精准控制配比：

   • 使用差示扫描量热仪标定反应当量比

   • 电子秤精度提升至0.01克

2. 固化度监控：

   • 红外光谱检测环氧特征峰

   • 每30分钟检测一次邵氏D硬度

工程级预防体系（三阶段控制）

阶段一：原材料控制

• 批次检测粘度波动范围±5%

• 填料含水率＜0.05%

阶段二：过程监控

• 混合后胶体色度均匀度检测

• 真空度维持-0.09兆帕（异常自动报警）

阶段三：终端验证

• 切片分析气泡率＜0.1%

•


• -55摄氏度至125摄氏度1000次循环测试

核心认知：当多数工程师关注胶体本身时，顶尖团队正通过分子动力学模拟优化固化网络结构。解决环氧灌封问题的本质是精准掌控化学反应——温度曲线的设计是对反应路径的精密调控，真空参数的调整是与空气分子的微观博弈。

记住：没有“不合格”的胶，只有未被掌控的反应。攻克这七大难题，收获的不仅是合格产品，更是驾驭材料科学的工程智慧。
