您好,欢迎访问东莞(株洲)华创材料公司官方网站!
单组份环氧

首页 > 产品展示 > 单组份环氧

H907-HF-N 磁芯中柱 弹性粘接胶 单组份环氧无卤软胶

在线订购
产品详情

环 氧 树 脂 粘 接 胶 系 列

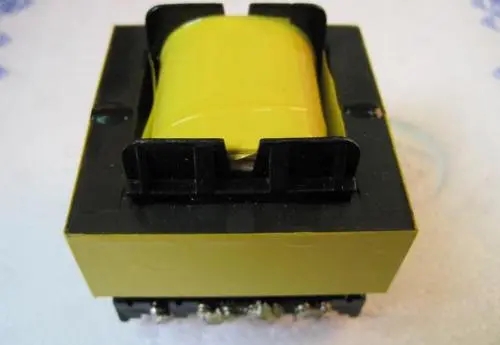

w3 (2).jpg

环氧弹性粘接剂H907-HF-N



一、概说:

东莞华创H907-HF-N系单组份含环氧树脂高弹性胶粘剂,广泛应用于各类电子元器件、电工电器、机电五金、磁性元件、光电产品、汽配组件等之粘接固定,对于金属、陶瓷、玻璃、纤维制品及硬质塑胶之间的封装粘接,有优异的粘接强度;推荐用于变压器磁芯中柱填充;在高温下具有较高之触变性,硬化后固化物具有很高的弹性、良好的粘接性能、优良的电气性能以及优越的防振动性能。

二、外观及物性:

      外观                 粘稠膏状体                     颜色              黑色或白色

      比重(25℃)         1.45-1.55                      粘度(25℃)      30000-60000 CPS

保存期限             25度2个月,5度3个月         包装              1KG或5KG

三、固化条件:  115- 120度1.5-2小时

四、固化物特性:

    体积电阻       Ω-cm          3.5×1013                   表面电阻              Ω          1.5×1013

断裂伸长率     %               >150             绝缘破坏电压         kv/mm        16-18

    接力强度       kg/cm2         20-30            引张强度              MPa         8.5

硬    度       SHORE D         40-50            铁芯与铁芯粘接强度    KG          > 15


五、注意事项:

 1、点胶部位应保持清洁、干燥;批量使用前应先小量试用以了解胶水固化要及特性要求;

     2、作业场所应保持阴凉通风,因个人体质及环境变化问题,个别人员在接触胶水后会出现过敏情况,对此建议对胶水易过敏的人员尽量少接触,其它人员也应作好相应防护; 接触胶水后应及时用酒精或清水冲洗;

     3、用作磁芯中柱填充时,建议点胶量为中柱空间的80%左右,不宜点胶过满;

     4、推荐烘烤温为120度2小时,对于有些烤箱较大、烘烤产品数量过多或烤箱温度不均的建议烘烤时间适当延长30-60分钟。对于不同产品须小量试产得出其最终固化的时间,中柱填充因热量传导需要时间,因此,也建议适当延长烘烤时间,具体因根据产品结构大小实验为准;

     5、胶水须一次性烤干,一次性未烤干的胶水后继续烘烤将很难烤干,后续想烤干须根据产品结构之不同可能会花非常长的时间(具体须根据不同产品进行测试),对于一次未烤干的胶水切记不要浸凡立水、绝缘漆或其它化学液体,以免胶水与其反应而永烤不干;

     6、胶水开罐使用前先对胶水整罐进行搅拌均匀,对于当天未用完之胶水盖好盖子密封,下次使用前也须先对胶水进行搅拌(防止胶水稀释剂和胶水其它成份分层造成胶水成份不均匀,影响固化效果,如各别产品很难烤干或永烤不干等);用塑料袋包装的胶水,每次使用前须对袋子进行揉搓,以防止胶水分层造成固化不良;

7、胶水在使用过程中若感觉胶水较浓,不好操作,切记不可自行添加稀释剂或其它化学溶剂,可要求我司对胶水黏度进行调整;低卤产品,施胶过程中一定注意器具及其它有可能接触胶水的物品的清洁、低卤,以防止胶水受到其它含卤产品的污染;

8、存放于冰箱的胶水,放入前检查胶水包装桶盖是否盖严,建议将胶水倒置于冰箱中存放,以防止水气进入;用前须提前拿出胶水放于室温解冻8-12小时,解冻期间不能打开包装瓶盖,以免因瓶内外温度差而使胶水表面凝结水气,使用前须对胶水整桶进行搅拌;未用完的胶水须密封好于室温存放,不要再次放入冰箱存放;开盖使用后的胶水建议在5天内用完为宜。
